SBWR-2380/231熱電偶一體化溫度變送器簡介
SBW系列帶熱電阻、熱電偶溫度變送器，它集熱電偶或熱電阻同變送器為一體，能直接測量-200~1600℃范圍內的液體、蒸汽和氣體介質的溫度，儀表采用二線制傳送方式，將溫度轉變成與熱電阻、熱電偶信號成正比的4-20mA統一輸出信號，送顯示、記錄調節儀表或計算機，上海自動化儀表三廠生產的SBWR-2380/231熱電偶一體化溫度變送器能測量0~1600℃范圍內的介質溫度，還具有耐震、耐潮濕、精度高、功耗低、使用環境溫度范圍廣，工作穩定可靠等優點，它作為新一代的測溫變送儀表被廣泛應用于冶金、石油化工、制藥、電力、紡織、食品、科研等工業部門。

SBWR-2380/231熱電偶一體化溫度變送器主要技術參數
◆量程范圍：600-1300-1600℃
◆輸入類型：S分度
◆輸出類型：輸出4-20mA（輸出與對應溫度呈線性）
◆精度等級：±0.5%FS，可以做成±0.2%FS
◆熱電偶精度：±1.5℃或±0.0025｜t｜
◆熱電偶保護管直徑：25mm
◆熱電偶保護管材質：雙層剛玉管
◆熱電偶類型：鉑銠10-鉑
◆熱電偶安裝方式：固定螺紋式
◆熱電偶響應時間：T0.5≤220S
◆傳送方式：二線制
◆工作電源：DC12~35V，額定工作電壓DC24V
◆負載電阻：0-600Ω，額定負載250Ω
◆環境溫度：-25℃~80℃（危險場合不高于70℃）
◆相對濕度：5%~95%
◆環境溫度影響：≤0.05/1℃

一體化溫度變送器工作原理
SBW系列熱電阻、熱電偶溫度變送器，它采用是二線制傳送方式，將熱電阻、熱電偶的電阻及毫伏信號變換成與輸入信號或溫度信號呈線性的4-20mA的輸出信號。并將信號傳送給計算機或其它設備。

一體化溫度變送器使用選型

型號舉例：
SBWR-2380/131表示輸入分度號S型非隔離常規型，無固定帶4-20mA輸出的熱電偶一體化溫度變送器
SBWR-2380/231表示輸入分度號S型非隔離常規型，固定螺紋帶4-20mA輸出的熱電偶一體化溫度變送器
SBWR-2380/331表示輸入分度號S型非隔離常規型，活動法蘭帶4-20mA輸出的熱電偶一體化溫度變送器
SBWR-2380/431表示輸入分度號S型非隔離常規型，固定法蘭帶4-20mA輸出的熱電偶一體化溫度變送器
SBWR-2180/530表示輸入分度號E型非隔離常規型，直角形帶4-20mA輸出的熱電偶一體化溫度變送器
SBWR-2180/631表示輸入分度號E型非隔離常規型，固定螺紋錐形套管帶4-20mA輸出的熱電偶一體化溫度變送器
另訂購時還需提供溫度使用范圍等參數

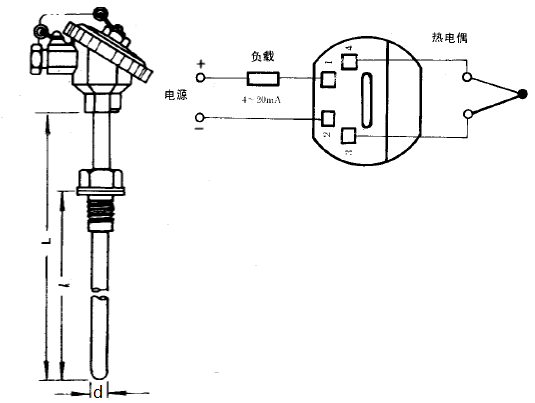

一體化溫度變送器安裝圖片
◆SBWR-2380/231熱電偶一體化溫度變送器
L=l+150mm l=75-1700mm防水接線盒
d=25mm雙層剛玉管
固定螺紋M33*2或根據需要
